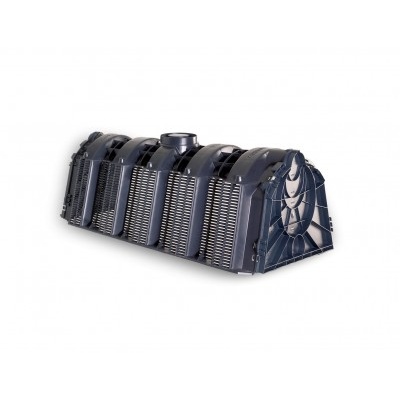

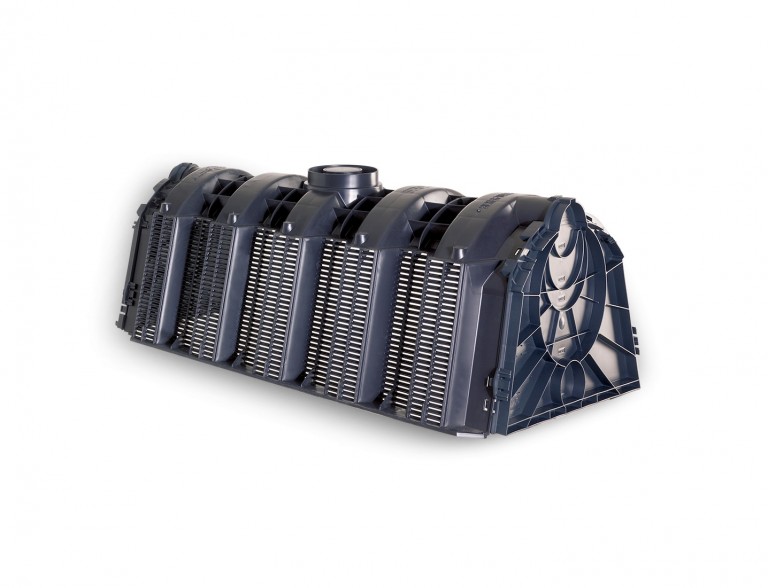

Vsakovací tunel 300 l



VSAKOVACÍ TUNELY

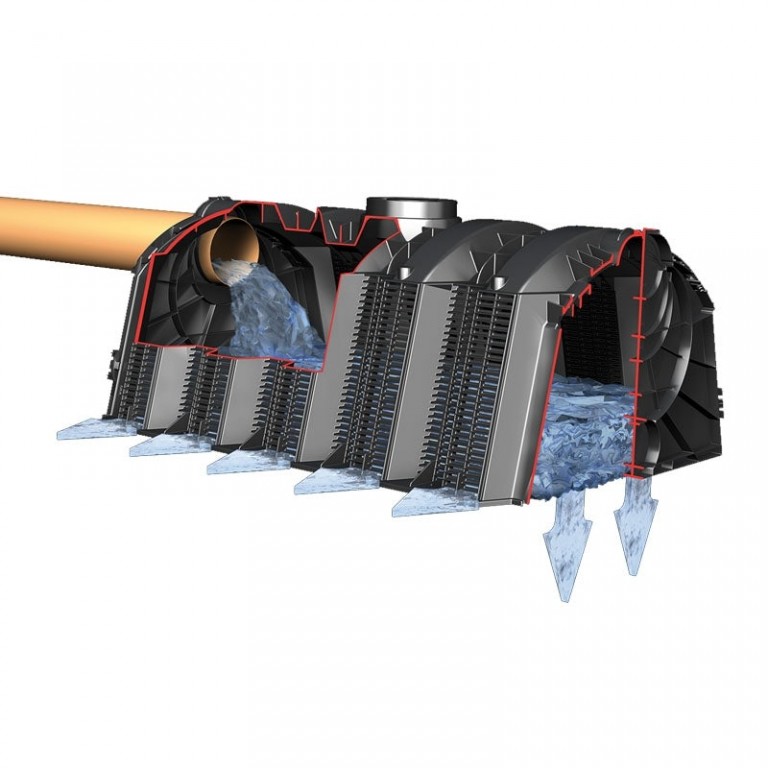

Speciálně navržené odvodňovací prvky pro zadržování dešťové vody a její řízené odvedení do podloží. Tam, kde není kanalizace, slouží jako přepad z nádrže na akumulaci dešťové vody nebo odvádí vodu ze střechy přímo do země.

Koncové dílce se objednávjí se zvlášt - související produkty

Vsakovací tunely o objemu 300 litrů byly vyvinuty pro odvod dešťové vody ze střech rodinných domů. Z těchto tunelů lze seskládat velice účinný drenážní systém, který Vám ušetří čas i peníze.
Drenážní systémy z vsakovacích tunelů jsou vhodné tam, kde je potřeba snížit zatížení kanalizační sítě, která odvádí dešťovou vodu do čistírny odpadních vod.

Potřebný počet dílců závisí na vydatnosti srážek, ploše odvodňovací plochy a také na propustnosti půdy.



Přednosti:
  • Drenážní systém se skládá z jednoho nebo vícero tunelových modulů napojených na sebe a dvou koncových desek
  • Systém může být kdykoliv rozšířen o další tunely dle potřeby
  • Objem modulu 300 l
  • Variabilní rozměry sestavy

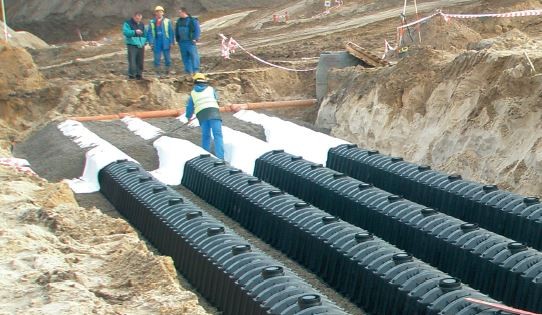

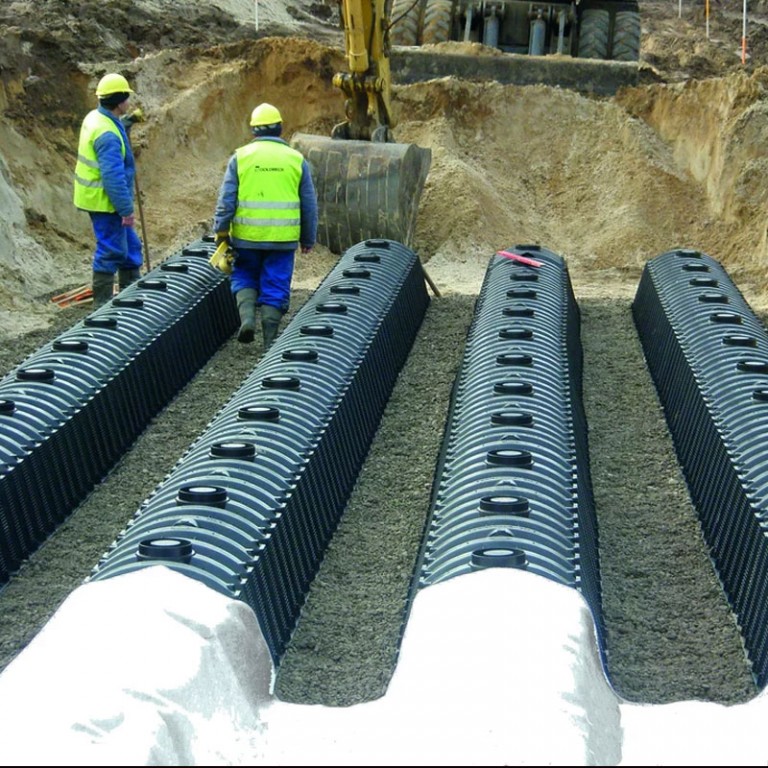

  • Pokládka se provádí v jedné nebo více řadách vedle sebe na stejné hloubkové úrovni
  • Montáž modulů je jednoduchá, rychlá a variabilní
  • Montáž je možná bez těžkého vybavení – 1 tunel váží pouze 11 kg
  • Připojit lze potrubí až DN 300 (DN 100-150-200-300)
  • Systém snese trvalé zatížení 59 kN / m², což znamená, že je zatížitelný i kamionem
  • Záruka 5 let

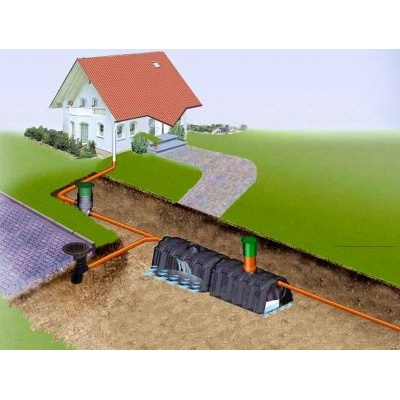

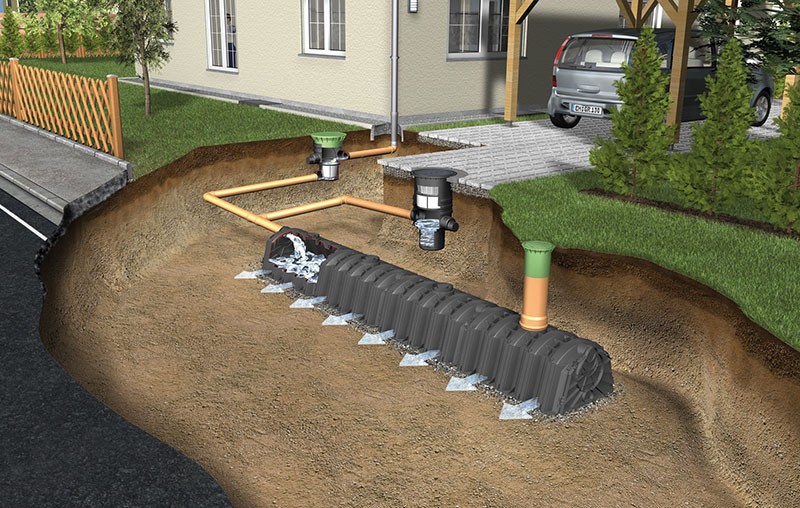

Sestava vsakovacího tunelu se skládá z

  • tunelu,
  • 2 koncových dílců (objednává se zvlášt - související produkty),
  • kontrolní šachty (objednává se zvlášt - související produkty),
  • odvzdušňovací šachty DN 100 (objednává se zvlášt - související produkty)


Potřebný počet jednotlivých tunelových modulů - orientační výpočet

Plocha střechy 100 m2
- podloží štěrk: 3-5 tunelů (v závislosti na vydatnosti srážek)
- podloží písek: 6-7 tunelů (v závislosti na vydatnosti srážek)
- podloží písečná zemina: 8-10 tunelů (v závislosti na vydatnosti srážek)
- podloží zemina: 10-13 (v závislosti na vydatnosti srážek)
- podloží jíl: nelze zasakovat

Plocha střechy 150 m2
- podloží štěrk: 4-7 tunelů (v závislosti na vydatnosti srážek)
- podloží písek: 8-11 tunelů (v závislosti na vydatnosti srážek)
- podloží písečná zemina: 12-15 tunelů (v závislosti na vydatnosti srážek)
- podloží zemina: 15-19 (v závislosti na vydatnosti srážek)
- podloží jíl: nelze zasakovat

 podloží jíl: nelze zasakovat

Plocha střechy 200 m2
- podloží štěrk: 5-8 tunelů (v závislosti na vydatnosti srážek)
- podloží písek: 10-14 tunelů (v závislosti na vydatnosti srážek)
- podloží písečná zemina: 15-20 tunelů (v závislosti na vydatnosti srážek)
- podloží zemina: 19-25 (v závislosti na vydatnosti srážek)
- podloží jíl: nelze zasakovat

Návod na instalaci najdete v přiloženém PDF dokumentu



Zvolit variantu

KódDodáníCena vč. DPHCena bez DPHKusů
255-73579skladem1 742 Kč1 440 Kč
Poptáváte větší množství kusů (cca 10 a více)? Požádejte o individuální nabídku. Poptat

Parametry produktu

BarvaMateriálObjemDélkaŠířkaVýškaHmotnost
černá polyethylen 300 l1160 mm800 mm510 mm11 kg

Dokumentace

PDF
